振动电机概况

ZGY系列三相异步振动电机为各类机械通用型激振源，如草莓视频色版下载安装、振动输送机、振动放矿机、 振动落砂机、振动筛分机、料仓的振动防闭塞装置等。广泛应用于电力、机械、建材、矿山、铸造、粮 食、冶金、化工、港口等行业。

振动电机特点

1.   ZGY系列三相异步振动电机激振力与功率配合适当，机体质量轻、体积小。
2.  利用平稳的回转产生振动力，噪声低。
3. 全封闭结构，可在任何无防爆要求的粉尘条件下工作，外壳防护等级IP54。
4. 使用寿命长，轴承寿命2极达5000小时，4、6、8极达10000小时。
5. 三相异步振动电机调节偏心块夹角，可实现无级调整激振力。
6. 三相异步振动电机可多机组合形式多种振动形式，满足多种作业要求。
7. 机种丰富，规格多样，能满足不同振动机械的工作需求。

振动电机使用条件

环境温度：—15°C 〜+40°C	海 拔：< 1000m
电 压：380V	接 法：Y/A 电源频率：50Hz
绝缘等级：B或F	安装方式：激振力<75KN任意方向 激振力>75KN双轴承端向下
工作方式：连续（S1)

振动电机型号说明

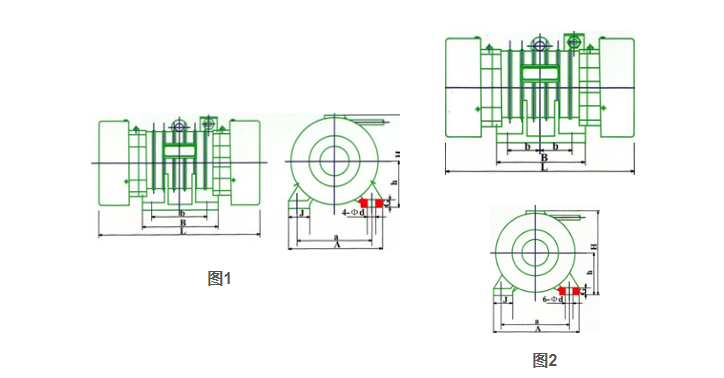

技术参数及外型尺寸

型号	激振力 KN	额定功率KW	额定电流A	振动次数次/分	安装型式	L	B	b	A	a	h	H	G	J	d	图
ZGY 75-3.0/4	0-75	3.0	7.36	1460	Ⅰ	615	330	125	460	380	210	412	35	125	39	图1
					Ⅱ			110		350					39
					Ⅲ			135		380					32
ZGY 84-5.5/4	0-84		11.5	1455	Ⅰ	720	330	125	460	380	210	412	35	125	39
ZGY 100-7.5/4	0-100	7.5	15.92	1460	Ⅰ	795	440	140	530	440	240	467	36	120	45
					Ⅱ			135		380					32
ZGY 3-0.2/6	0- 3	0.2	0.82	950	Ⅰ	337	140	100	230	160	92	205	12	60	14
					Ⅱ			110		180					18
					Ⅲ			100		200					16
ZGY 5-0.35/6	0- 5	0.35	1.21	955	Ⅰ	358	144	110	250	180	112	237	15	60	18
					Ⅱ			110		200					22
					Ⅲ			100		200					16
ZGY 10-0.7/6	0-10	0.7	2.14	960	Ⅰ	457	220	160	300	220	140	276	22	72	26
					Ⅱ			150		260					26
					Ⅲ			135		230					18
ZGY 16-1.1/6	0-16	1.1	3.12	960	Ⅰ	571	220	160	300	220	140	276	22	72	26
					Ⅱ			150		260					26
					Ⅲ			140		260					22
ZGY 25-1.5/6	0-25	1.5	3.99	965	Ⅰ	588	240	180	370	260	162	317	25	85	26
					Ⅱ			170		310					33
					Ⅲ			140		260					22
ZGY 32-2.4/6	0-32	2.4	5.99	965	Ⅰ	638	370	220	450	350	192	376	35	110	39
					Ⅱ			160		320					32
ZGY 40-3.0/6	0-40	3.0	7.41	975	Ⅰ	678	370	220	450	350	192	376	35	110	39
					Ⅱ			160		320					32
ZGY 50-3.2/6	0-50	3.2	7.83	970	Ⅰ	728	370	220	450	350	192	376	35	110	39
					Ⅱ			250		350					39
					Ⅲ			250		380					39
					IV			220		320					32
ZGY 60-3.7/6	0-60	3.7	9.02	975	Ⅰ	730	370	220	450	350 1	192	376	35	110	39
					Ⅱ			250		380					39
ZGY 75-5.5/6	0-75	5.5	12.60	970	Ⅰ	755	440	140	530	440	240	467	36	120	45	图2
					Ⅱ			125		380					39
					Ⅲ			135		380					32
ZGY100-7.5/6	0-100	7.5	17.12	980	Ⅰ	865	440	140	530	440	240	467	36	120	45
					Ⅱ			140		460					45
					Ⅲ			135		380					32

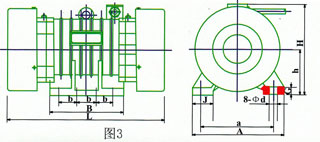

ZGY135-9.0/6	0-135	9.0	19.2	980	Ⅰ	985	510	140	600	480	265	520	38	135	45	图3
					Ⅱ			140		460					45
					Ⅲ			118		460					38
ZGY160-11.0/6	0-160	11.0	23.5	980	Ⅰ	998	510	140	600	480	265	520	38	135	45
					Ⅱ			120		520					45
					Ⅲ			120		510					45
ZGY180-13.0/6	0-180	13.0	27.8	985	Ⅰ	970	510	140	610	520	290	570	38	125	45
					Ⅱ			120		520					45
					Ⅲ			120		510					45
ZGY 50-3.0/8	0-50	3.0	8.05	725	Ⅰ	780	330	125	460	380	210	412	35	125	39	图2
ZGY 75-5.5/8	0-75	5.5	15.14	735	Ⅰ	985	450	140	530	440	240	467	36	125	45
					Ⅱ			140		460					45
7GY 100-7 S/R	0-100	7.5	17.8	735	Ⅰ	985	510	140	600	480	265	520	38	125	45	图3
					Ⅱ			120		460					39
ZGY135-9.0/8	0-135	9.0	21.2	725	Ⅰ	998	510	140	600	480	265	520	38	135	45
					Ⅱ			120		460					39
ZGY160-11.0/8	0-160	11.0	25.8	740	Ⅰ	1070	510	140	610	520	290	570	38	125	45
ZGY200-15.0/8	0-200	15.0	34.9	740	Ⅰ	1115	510	140	610	520	305	610	38	125	45

ZG系列惯性电机概述

    ZG系列惯性振动器（振动电机）采用了可靠装配技术，运行稳定、结构合理、功率小、激振力大、使用寿命长。

    由于该惯性振动器性能优越，使用寿命长，因而得到广大用户的欢迎。

ZG惯性电机用途和特点

ZG系列惯性振动器是利用装在双出轴三相异步电机转子两端的偏心块提供振动力的 一种驱动装置。广泛用来作为各种振动机械（如草莓视频色版下载安装、振动输送机、振动筛选机、 振动落沙机、振动破碎机、振动提升机、振动试验台等）的激振源，也可直接用来作为草莓视频在线入口。由于其使用方便、结构简单，因而被矿山、冶金、建材、煤炭、化工、轻工、电子、机 械、粮食等各行各业应用。

ZG系列惯性振动器于其它振动器（如电磁振动器、偏心连杆振动器等）相比，具有体积 小、重量轻结构简单、拆装方便、激振力大、功率小效率高、噪音小、功率因素高、振动力可 以无级调节等特点。

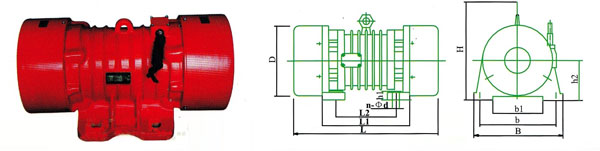

ZG振动电机技术参数

型号	激振力 X103N	额定功率KW	额定电流A	振动次数次/分	L	B	H	L1	L2	b	b1	hi	h2	D	n-Od
ZG402	0-2	0.1	0.4	1450	348	210	212	176	130	170	110	18	90	160	4-18
ZG405	0-5	0.25	0.73	1450	368	240	240	190	140	190	120	18	105	190	4-18
ZG410	0-10	0.55	1.53	1450	470	320	303	296	200	260	180	27	140	250	4-26
ZG415	0-15	0.75	1.95	1450	490	320	303	316	220	260	180	27	140	250	4-26
ZG420	0-20	1.1	2.71	1450	537	380	365	333	205	310	210	32	165	303	4-32
ZG432	0-32	1.5	3.51	1450	550	380	365	346	218	310	210	32	165	303	4-32
ZG440	0-40	2.2	5.19	1450	618	450	430	371	227	350	230	45	195	359	4-44
ZG450	0-50	3.0	6.82	1450	643	450	430	396	252	350	230	45	195	359	4-44
ZG609	0-9	0.55	1.66	960	480	320	303	296	200	260	180	27	140	250	4-26
ZG612	0-12	0.75	2.14	960	536	320	303	316	220	260	180	27	140	250	4-26
ZG618	0-18	1.1	2.97	960	537	380	365	333	205	310	210	32	165	303	4-32
ZG625	0-25	1.5	3.84	960	596	380	365	346	218	310	210	32	165	303	4-32
ZG636	0-36	2.2	5.55	960	617	450	430	379	227	350	230	45	195	359	4-44
ZG645	0-45	3.0	7.82	960	676	450	430	404	252	350	230	45	195	359	4-44
ZG660	0-60	4.0	9.56	960	796	560	512	472	276	430	280	45	240	440	4-50
ZG820	0-20	1.5	4.36	725	688	380	365	376	248	310	210	32	165	303	4-32
ZG830	0-30	2.2	6.16	725	724	450	430	404	252	350	230	45	195	359	4-44
ZG840	0-40	3.0	8.25	725	786	450	430	414	262	350	230	45	195	359	4-44

注：如数据更改，恕不另行通知
